Duofor Zwaluwstaartplaat

Toepassing en verwerking

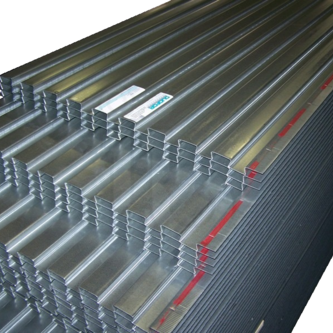

Zwaluwstaartplaten zijn zwaluwstaartvormig gewalste, zelfdragende stalen wapeningsplaten die worden toegepast als bekisting en wapening voor dunne, lichtgewicht betonvloeren. Ze zijn geschikt voor montage op houten, stalen of andersoortige draagconstructies.

De platen worden los neergelegd, haaks op de houten balklaag. Voor een goede aansluiting begin je met een plaat met blauwe opdruk naar beneden, gevolgd door een plaat met de opdruk naar boven. In de volgende rij draai je dit patroon om. Indien gewenst kunnen de platen ook in halfsteensverband worden gelegd. Eventueel kunnen de platen met framingschroeven aan elkaar worden bevestigd.

Technische eigenschappen

• Nominale profielhoogte: 16 mm
• Nominale plaatdikte: 0,50 mm
• Nominale plaatbreedte: 630 mm
• Werkende plaatbreedte: 610 mm
• Nominale lengtes: 1220 / 1300 / 1530 / 1600 / 1830 / 1900 / 2000 / 2200 mm
• Maximale lengte: 9000 mm
• Draagvermogen (klasse): A / B / C / D (NEN-EN 1991-1-1+c11)
• Vervorming (bruikbaarheidgrenstoestand): max. 1/150 l
• Reactie op brand: A1 (NEN-EN 13501-1+a09)
• Duurzaamheid: S320GD + Z275
• Oppervlaktebehandeling: thermisch verzinkt, 275 g/m² (±19,5 µm/zijde)
• Corrosieklasse: C2 (volgens NEN-ISO 14713-1-10)

Toleranties

• Op radius: ±2 mm
• Op hoogte: +2 mm of -0,01 × breedte
• Op brede flens: +2 mm of -1 mm
• Op smalle flens: +4 mm of -1 mm

Belangrijke eigenschappen

• Maatvastheid: De DF16 zwaluwstaartplaten van Duofor zijn zeer maatvast. Dit maakt het klikken van de platen eenvoudiger en bespaart tijd en kosten tijdens de montage.
• Duurzaamheid: Dankzij het gebruik van hoogwaardig verzinkt staal voldoen de platen ruimschoots aan de vereisten van het Bouwbesluit (min. 50 jaar levensduur). In de praktijk gaan ze zelfs langer mee.
• Snelle verwerking: Door de vormvastheid en aansluiting van het profiel verloopt de verwerking snel en efficiënt.
• Brandwerendheid: Afhankelijk van de opbouw is een brandweerstand van meer dan 60 minuten haalbaar in combinatie met mortel.
• Geluidisolatie: De DF16-platen zorgen voor goede isolatiewaarden. Luchtgeluid: ≥ 0 dB (DnT,A,k = 52 dB) | Contactgeluid: ≥ +5 dB (LnT,A ≤ 54 dB(A))
